倒吊桶式疏水閥工作原理

產品名稱：倒吊桶式疏水閥工作原理
產品型號：CS15H CS45H
使用介質：飽和蒸汽 凝結水

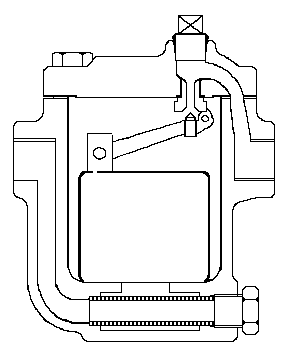

    有關倒吊桶式疏水閥的工作原理、循環過程可以從圖解中理解。
倒吊桶頂端有一個小孔，它是用來排除桶內的不凝性氣體的，目的是防止疏水閥造成氣鎖現象（當然會(huì )有小部分的蒸汽泄出，但是由于孔徑小、且壓頭僅幾厘米，泄出的蒸汽失熱后變?yōu)槟Y水，這種泄漏可以忽略不計）。
假如管道里沒有凝結水，后續的蒸汽會(huì )補上，倒吊桶便保持在上浮的狀態，閥瓣繼續關閉；
假如管道里是凝結水，當然就沒有蒸汽補上，液位逐漸升高以至吊桶下沉開啟閥瓣實現排水。

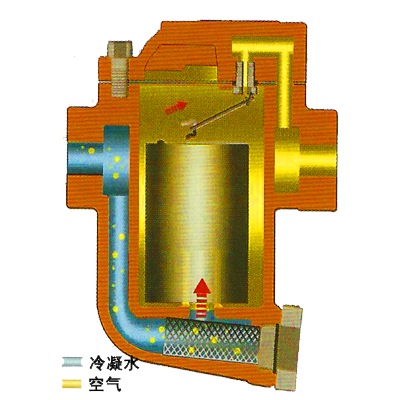

1、當設備剛啟動時，管道內出現空氣和冷凝水，此時倒吊桶下沉，連桿帶動閥芯打開閥口，空氣和冷凝水迅速排出，實現快速氣動。

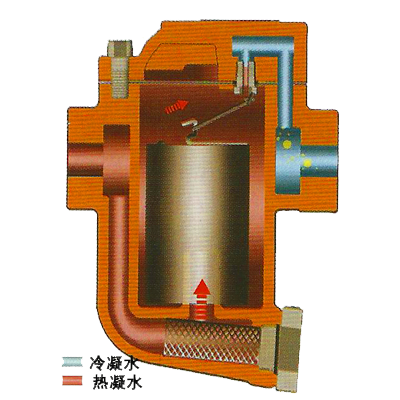

2、設備啟動后，熱凝水進入疏水閥，此時倒吊桶仍處于下沉位置，在工作壓差下，熱凝水迅速排出。

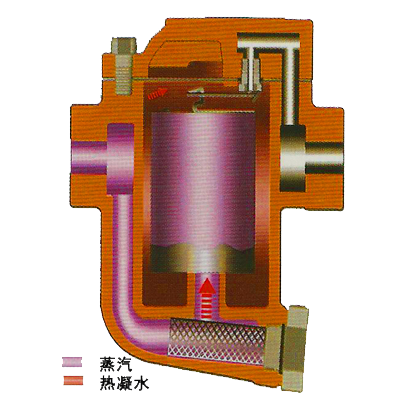

3、當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，連桿帶動閥芯關閉閥口。

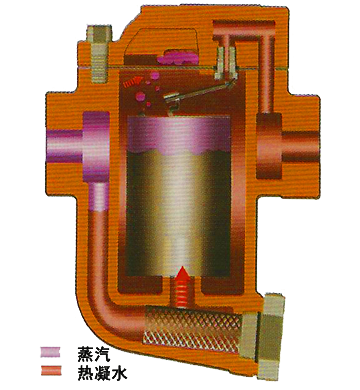

4、倒吊桶頂部舍友一個排氣孔，當一部分蒸汽從小孔排出，另一部分蒸汽變成凝結水以及凝集水位升高時，倒吊桶市區浮力而下沉，連桿帶動閥芯打開閥口，繼續排放凝結水。
