鐘形浮子(倒吊桶)式蒸汽疏水閥

產品名稱：鐘形浮子(倒吊桶)式蒸汽疏水閥
產品型號：SER25
使用介質：蒸汽 凝結水
一、SER25鐘形浮子(倒吊桶)式蒸汽疏水閥特點及性能：
1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高90％
5、汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。(非凝結性的高溫空氣也可排除）
7、與杠桿機械結合可制成高壓閥。
二、SER25鐘形浮子(倒吊桶)式蒸汽疏水閥雙閥座差壓機械和SCCV關閉方式：
　　 SCCV關閉方式和雙閥座差壓機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動，大限度地發揮出機器的熱效率。
三、SER25鐘形浮子(倒吊桶)式蒸汽疏水閥結構圖：

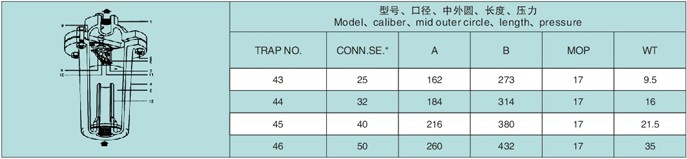

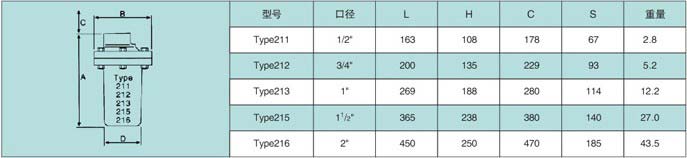

鐘型浮子（倒吊桶）式疏水閥重量結構與尺寸

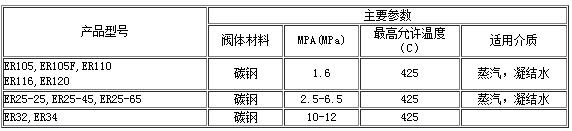

四、SER25鐘形浮子(倒吊桶)式蒸汽疏水閥技術參數：

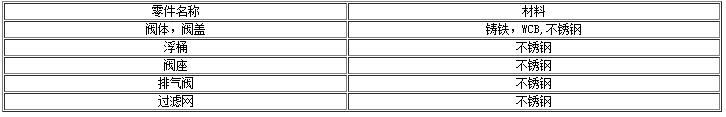

五、SER25鐘形浮子(倒吊桶)式蒸汽疏水閥主要零件材料：

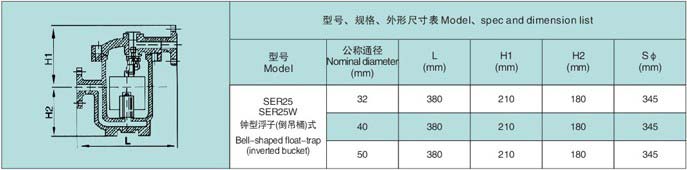

六、SER25鐘形浮子(倒吊桶)式蒸汽疏水閥外形尺寸和重量：
