對夾式襯氟止回閥H74F46

對夾式襯氟止回閥產品概述：

H74F46對夾式襯氟止回閥是一種依靠介質本身的流動，而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。適用于各類具強腐蝕介質的工業管路系統中做啟閉裝置。由于氟塑料在耐強腐蝕介質方面所具有的性能,內襯在各類鑄鐵、碳鋼、不銹鋼的閥體或管件內壁及閥門內件的外表面。不但可以適不同工況下的腐蝕介質，而且可代替價格昂貴的稀有金屬，其耐腐蝕壽命比普通閥門約提高10-20倍。對夾式襯氟止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等，安裝空間有限制的場所為適用。對夾式襯氟止回閥適用于各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等。

對夾式襯氟止回閥結構特點：

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8。

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4~1/20。

3、閥瓣關閉快速，水錘壓力小。

4、水平管道或垂直管道均可使用，安裝方便。

5、流道通暢、流體阻力小。

6、動作靈敏、密封性能好。

7、閥瓣行程短、關閉沖擊力小。

8、整體結構簡單緊湊、造型美觀。

9、使用壽命長、性能可靠。

對夾式襯氟止回閥技術規范：

設計與制造：GB/12240

結構長度：GB/T12221/JB96

法蘭尺寸：HG/T3704-2003

壓力試驗：API598、GB13927

標志：MSS SP-25、GB12220

供貨：ANSI B16.34、GB/T12252

對夾式襯氟止回閥零件材料：

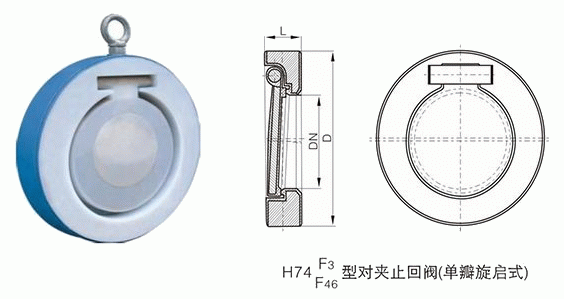

對夾式襯氟止回閥外形結構圖：


對夾式襯氟止回閥連接尺寸：
