直通視鏡

產品名稱：直通視鏡

產品型號：

使用介質：液體、氣體、蒸汽等介質

一、概述

視鏡是工業管道裝置上的附件，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，直到監視生產，避免生產過程中事故發生作用。

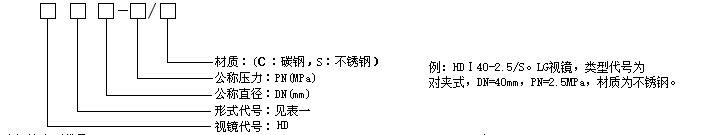

二、標注示例

◆視鏡類型代號

三、產品規格及主要參數

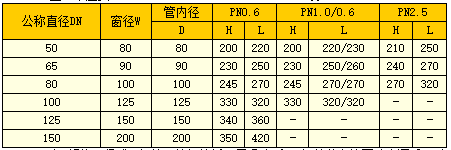

1、HD I型(對夾式)視鏡，工作溫度0～180℃，允許急變溫度<60℃，見圖1，表2。

◆HD I型(對夾式)

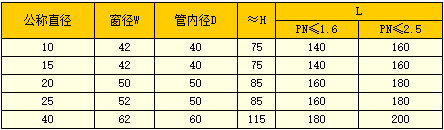

2、HD Ⅱ型（單壓式）視鏡，工作溫度0～180℃，允許急變溫度<60℃，見圖2，表3。

◆ HD Ⅱ型（單壓式）

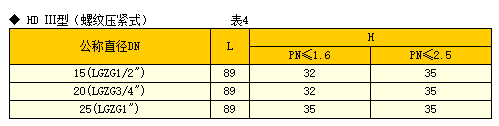

3、HDⅢ型（螺紋壓緊式）視鏡，該視鏡適用于溫度200℃的蒸汽管網疏水閥后，以觀察疏水閥的漏氣情況。

　　這種視鏡可裝在垂直管道或水平管道上。見圖3，表4。

4、HD Ⅳ型(管型)視鏡, 工作溫度&le;80℃, 允許急變溫度<60℃, 見圖4, 表5。

◆ HDⅣ型（管型）

5、HDⅤ型（浮球）視鏡，工作溫度80℃，允許急變溫度<60℃。

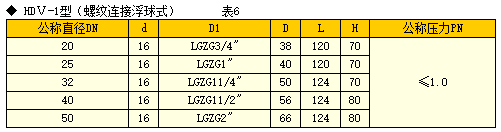

　?。?）HDⅤ-1型為螺紋連接浮球視鏡，見圖5，表6。

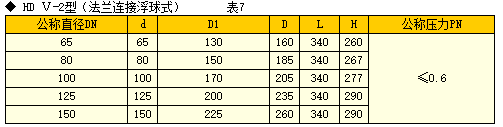

　?。?）HDⅤ-2型為法蘭連接浮球視鏡，見圖6，表7。
