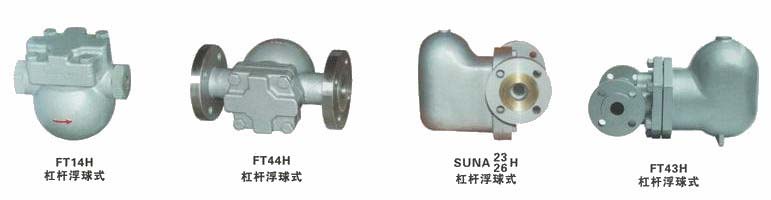

不銹鋼內螺紋杠桿浮球式疏水閥FT14H-16P

產品名稱：不銹鋼內螺紋杠桿浮球式疏水閥FT14H-16P

產品型號：FT14H-16P

使用介質：飽和蒸汽 凝結水

杠桿浮球式疏水閥 總稱：疏水閥，疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。杠桿浮球式蒸汽疏水閥的大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，小過冷度為0℃，能使加熱設備達到好的工作效率，杠桿浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏;它的低工作壓力0.01Mpa，大背壓率85%，內部帶有排氣裝置，杠桿浮球式蒸汽疏水閥采用的膜盒元件做為自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座結構，可達到小體積大排水量，適用于大型加熱設備和換熱站設備的阻汽排水，廣泛用于大型加熱設備上。

　　該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。

一、杠桿浮球式疏水閥工作原理

該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。

二、杠桿浮球式疏水閥性能和優缺點

優點;

1,在高負荷和低負荷時都能工作自如。杠桿結構使運動部件磨損小化，自帶自動排空氣裝置具有好的排空氣性能。

2，能夠適應負荷及壓力的快速及大幅度波動，因此是帶自動溫度控制的設備或制程疏水閥的選擇。

3，帶破蒸汽汽鎖裝置的杠桿浮球浮球式疏水閥和自由浮球式疏水閥是可能存在蒸汽汽鎖的設備的疏水閥的選擇。

缺點;

暴露在低溫環境下可能會(huì )受冰凍影響

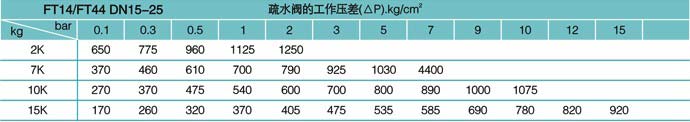

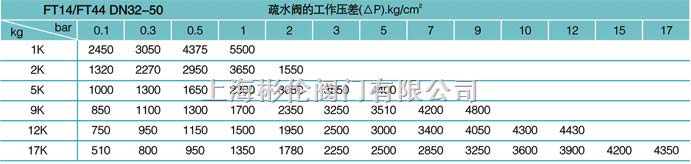

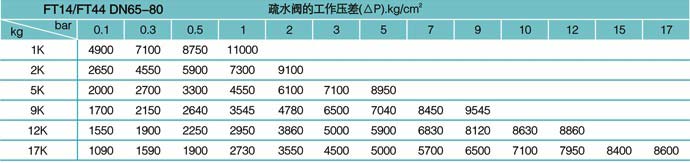

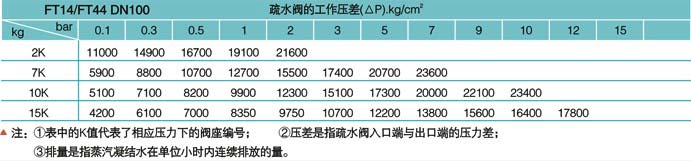

三、杠桿浮球式疏水閥連續排水量表
