不銹鋼膜盒式法蘭疏水閥CS46H-16P

產品名稱：不銹鋼膜盒式法蘭疏水閥CS46H-16P

    產品型號：CS46H-16P

    使用介質：飽和蒸汽 凝結水

     膜盒式疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體,有開閥溫度低于飽和溫度15℃和30℃兩種供選擇。膜盒式疏水閥的反應靈敏，不怕凍，體積小，耐過熱，任意位置都可安裝。背壓率大于80%，能排不凝結氣體，膜盒堅固，使用壽命長，維修方便，使用范圍很廣。

     　　裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態，閥門處于開啟位置。當冷凝水溫度漸漸升高，膜合內充液開始蒸發，膜合內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥開始關閉。膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。

一、膜盒式蒸汽疏水閥介紹

     膜盒式蒸汽疏水閥主要作元件金屬膜盒，膜盒內根據熱脹冷縮原理開啟和關閉閥門。廣泛用于蒸汽主管線、伴熱管線、干燥器和工業加熱蒸汽設備系統，供熱采暖片的選擇。

     二、膜盒式蒸汽疏水閥結構特點

     1，結構簡單，維護方便。

     2，部件全部采用合金處理不銹鋼，耐磨耐氣蝕，使用壽命長。

     3，排空氣能力好，排水迅速，安裝方式隨意。

     4，可以實現多個膜盒組合，使用于大的排量場合。

     5，零泄漏，背壓率達到75%以上。

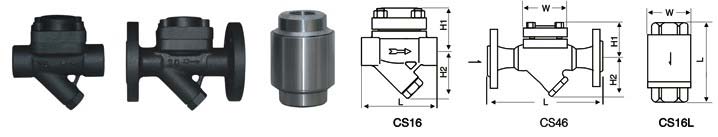

     三、膜盒式蒸汽疏水閥結構圖

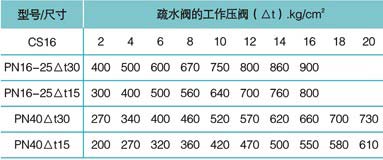

     四、膜盒式蒸汽疏水閥排水量表（公斤/小時 kg/h）

      注;1,△t為排水濕度與飽和凝結水溫度之差，溫度（△t）增加，排量隨之增加。

      2，壓差是指“疏水閥”入口端與出口端的壓力差。

      3，排量是指蒸汽凝結水在單位小時內連續排放的量。

      五、膜盒式蒸汽疏水閥技術參數（單位：mm）
