汽液兩相流疏水器

氣液兩相流疏水器 (液位自動調節器)是應用兩相流理論控制流體理論開發的節能環保產品，廣泛應用于電力系統中的高、低壓加熱器、軸封加熱器、鍋爐連排及汽包、熱網加熱器等需要液位控制的設備。其性能、技術、品質好、水位控制準確且免維護，成本低，是替代傳統液位裝置的產品。也可應用于電力、化工、石油、印染、鋼鐵冶金等工礦企業。

工作原理

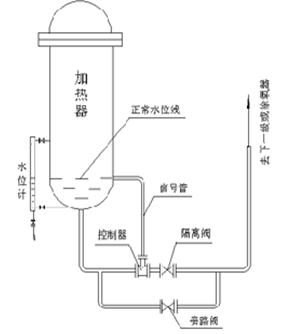

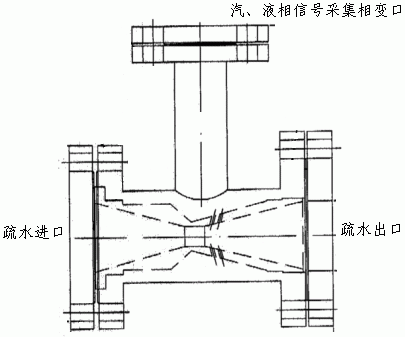

汽液兩相流水位調節器根據液位高低采集汽相信號或液相信號直接進入閥腔，與疏水混合后流經特定設計的喉部。當液位上升時，汽相信號減少，因而疏水流量增加;當液位下降時，汽相信號增加，減少喉部有效通流面積，疏水流量降低，達到有效阻礙疏水的目的?；谄簝上嗔髟?，摒棄了傳統的浮球式，氣、電動式液位控制設備的缺點，不耗能自動調節容器出口液

改造后運行實例

1、加熱器水位穩定

運行實踐表明，汽液兩相流水位自動控制裝置投運后自調節能力好，當機組負荷在100%~60%范圍內變化時，加熱器水位波動值為50~100mm，并能全自動工作，保證水位上不報警，下有水位。而且，調試操作簡單方便，一次調整到位后再不需進一步調整，可做到不用操作隨機啟停，減輕了運行人員的維護管理工作量。

2、可靠性明顯提高

由于汽液兩相流水位自動控制裝置同原水位調節器相比，無機械運行部件和電氣、氣動控制元件，因此水位器的故障率大幅度降低，減輕了現場檢修人員的維護工作量，使用壽命長。由于水位器是全密封裝置，因此無泄漏且安全可靠。原有水位調節器的熱工控制系統和裝置全部取消，免除了熱工人員的維護管理。

3、提高經濟效益

某電廠200MW機組6#機改造前給水溫度(2002年下半年平均值)為234.4℃，改造后給水溫度(2003年下半年平均值)為239.6℃，給水溫度上升5.2℃。根據200MW機組熱力計算結果;給水溫度每升高10℃，影響煤耗2.0g/kw·h。若扣除負荷因素，下半年發電量4.5億kw·h，則下半年節約標準煤450t，全年按9.0億kw·h發電量計算，則全年節約標準煤900t。改造后經濟效益十分明顯。
