STR主蒸汽疏水閥

產品名稱：STR主蒸汽疏水閥

產品型號：STR

使用介質：飽和蒸汽 凝結水

STR主蒸汽疏水閥概述：

主蒸汽疏水閥STR是一種串級式高壓差調節閥，該閥適用于火力發電廠主蒸汽和再熱蒸汽管道等的疏水系統?？刂聘邷馗邏航碉柡退?，高溫蒸汽疏水閥可以是電動或者氣動，也可以是手動操作。氣動或電動疏水閥型號是STR，手動疏水閥型號是MTR,是大型火力發電機組的關鍵閥門。

高溫蒸汽疏水閥的主要優點：

流體通道串級時，不斷改變流體方向，控制流體速度30m/s,防止空化破壞。

節流面與密封面分開，根據疏水流量設有不同的節流元件，閥內主件表面硬化處理，硬度可達到HRC70左右，關閉嚴密，壽命長。

閥體組件采用自?xún)葔好芊饨Y構，壓差越大，密封性越好。

閥體組件與執行機構采用浮動式連接?？梢韵y芯與推桿不同心造成的卡死想象。

STR主蒸汽疏水閥技術參數和性能

閥體

形    式    鑄造或鍛造的直通式閥體

公稱通徑    DN65，80，100，125，150，200，250，300

公稱壓力    PN1.6,4.0,.6.4Mpa

連接形式    法蘭連接  BW焊接

材    料    WCB

工作溫度    小于420度

填    料    高溫石墨編織填料

閥內組件

閥芯形式   壓力平衡式單座閥芯

流量特征   等百分比或線性

材    料   440B  特種不銹鋼

執行機構

形    式   汽缸活塞執行機構或電動執行機構

供氣壓力   0.5Mpa

氣源接頭   RC1/4

環境溫度   -30-70度

附    件   （氣動執行機構）定位器，手輪機構，空氣過濾減壓閥

性能

泄漏量    金屬閥座符合標準符合ANSI B16.104—1976 IV級

回   差   小于全行程的3%（不帶定位器）小于全行程的1%(帶定位器)

線   性   小于全行程的+-5%（不帶定位器）小于全行程的+-1%(帶定位器)

可調范圍  50：1

閥體

公稱通徑   DN25,32,40,50

公稱壓力   PN32, 42Mpa

連接形式   BW焊接式

材    料   12Cr1MoV鍛件

介質溫度   小于560度

閥內組件

閥芯形式   迷宮套筒式閥內組件，串級套筒式閥內組件

材    料   不銹鋼

填    料   石棉與石墨編織填料

流體方向   高進低出

執行機構   氣缸執行機構，電動執行機構，手動執行機構

作用形式   氣開式或氣關式兩位動作

泄漏量     符合ANSI B16.104—1976 V級

回    差   小于全行程的3%（不帶定位器）

線   性   小于全行程的+-5%（不帶定位器）

標準附件   執行機構帶手輪機構和二位三通電磁閥

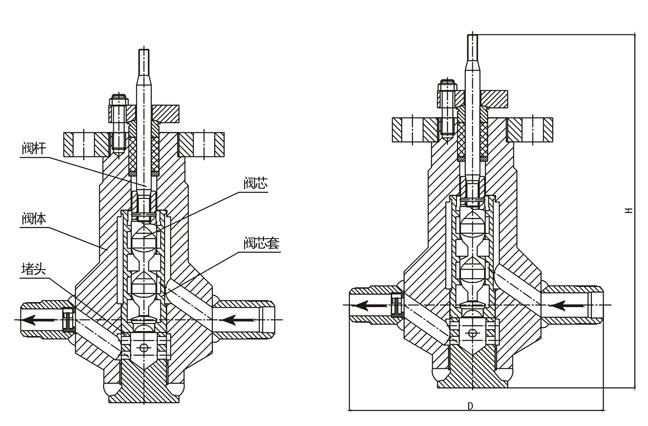

STR主蒸汽疏水閥公稱通徑和額定行程

訂貨須知

1.產品型號與名稱

2.公稱通徑DN(mm)

3.公稱壓力

4.流量特性

5.閥體材質

6.額定流量系數

7.介質種類和溫度范圍

8.閥前后壓力(壓差)

9.電源電壓和控制信號

10.其它特殊要求
