Y型氣動疏水閥

產品名稱：Y型氣動疏水閥

產品型號：

使用介質：飽和蒸汽 凝結水

Y型氣動疏水閥產品介紹：

氣動Y型疏水閥適用于火電站系統中，作為接通或截斷介質使用。

Y型氣動疏水閥應用范圍：

火電站系統中主蒸汽系統疏水

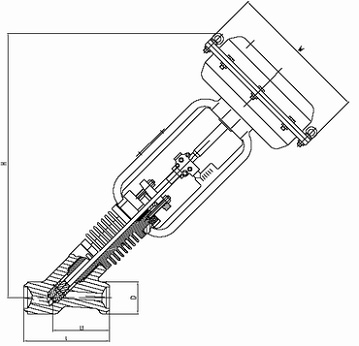

Y型氣動疏水閥結構特點：

閥門上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和佳的流道形狀設計使介質近于直線的方式，閥門具有的Cv值，產生比其它形式閥門更低的壓降。

閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和使用壽命。

采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門適用于電站蒸汽快速排放和疏水系統。

閥瓣密封面堆焊硬質合金，該合金具有的機械特性，耐磨損，耐沖蝕，可保持閥門的使用壽命。

閥桿填料采用進口的填料，能起到好的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。

采用氣動裝置作為執行機構,對閥門的控制準確,安全,有效.

填料箱采用特殊結構設計，保證足夠的強度和好的熱學特性。

Y型氣動疏水閥標準規范：

設計制造標準：JB/T3595、E101、ANSI B16.34

結構長度標準：GB/T 12221-2005

對接焊坡口尺寸按ANSI B16.25

承接焊尺寸按ANSI B16.34

承插焊口徑范圍：1/2″～ 2-1/2″

對接焊口徑范圍：1/2″～ 4″

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：JB/T3595

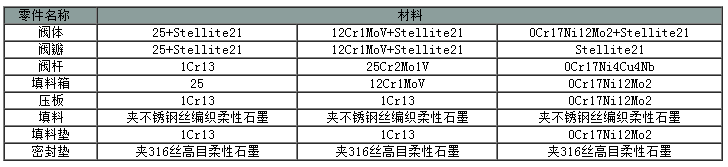

Y型氣動疏水閥零件材料與工況：

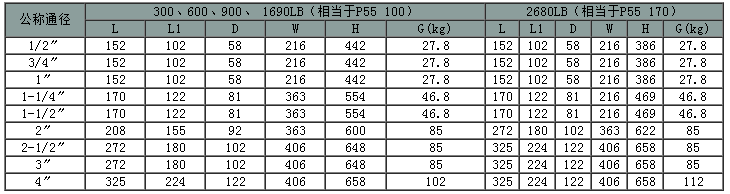

Y型氣動疏水閥主要尺寸及重量：
