ZJQSY氣動薄膜Y型疏水閥

產品名稱：ZJQSY氣動薄膜Y型疏水閥

產品型號：ZJQSY

使用介質：飽和蒸汽 凝結水

ZJQSY氣動薄膜Y型疏水閥

ZJQSY氣動薄膜Y型疏水閥 產 品 說 明

         ZJQSY氣動薄膜Y型疏水閥是本公司根據熱電廠設備疏水而設計生產的蒸汽疏水閥，氣動薄膜Y型疏水閥接近直線的流通設計，減小流阻，二次節流原理，減少沖蝕，提高壽命。

◆ZJQSY氣動薄膜Y型疏水閥特點

       閥門上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和佳的流道形狀設計使介質近于直線的方式，閥門具有佳的Cv值，產生比其它形式閥門更低的壓降。

       閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和使用壽命。

       采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速排放和疏水系統。

       閥瓣密封面堆焊硬質合金，該合金有很好機械特性，耐磨損，耐沖蝕，可保持閥門的使用壽命。

1、閥桿填料采用進口的填料，能起到好的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。

2、采用氣動裝置作為執行機構,對閥門的控制準確,安全,有效。

3、填料箱采用特殊結構設計，保證足夠的強度和好的熱學特性。

   氣動薄膜Y型疏水閥閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。

◆ZJQSY氣動薄膜Y型疏水閥主要性能

　　氣動薄膜Y型疏水閥由正作用和反作用之分，其公稱通徑等級DN（mm）20-100；公稱壓力等級PN有150Ib（2.0Mpa），300Ib（5.0Mpa），600Ib（10Mpa），900Ib（15 Mpa）等多個等級之分；氣源壓力（MPa）0.14-0.4；信號范圍Pr（KPa）20-100，40-200；泄漏量幾乎近似于0泄漏，該產品有多種規格可供選擇?！鬦JQSY氣動薄膜Y型疏水閥標準規范：

設計制造標準：JB/T3595、E101、ANSI B16.34

結構長度標準：GB/T 12221-2005

對接焊坡口尺寸按ANSI B16.25

承接焊尺寸按ANSI B16.34

承插焊口徑范圍：1/2″～ 2-1/2″

對接焊口徑范圍：1/2″～ 4″

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：JB/T3595

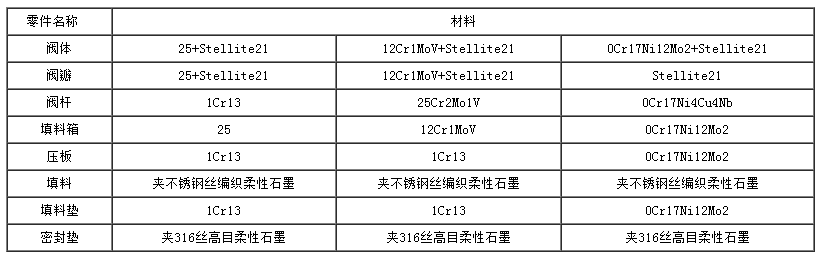

 ◆ZJQSY氣動薄膜Y型疏水閥零件材料與工況：
